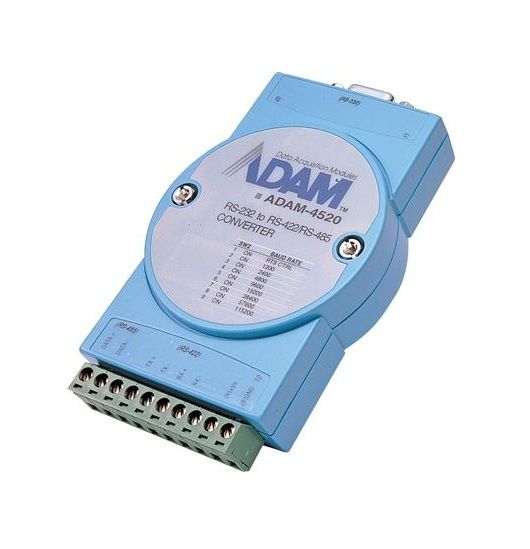

Advantech ADAM-4520 - преобразователь (конвертер) последовательных интерфейсов RS-232 в RS-422/485 с гальванической развязкой, предназначенный для систем, оснащённых последовательным портом RS-232. Не требуется устанавливать какое-либо дополнительное оборудование или программное обеспечение на компьютер.
ADAM-4520 позволяет получить промышленный компьютер из локального и построить систему обмена данными на большое расстояние.
Интеллектуальный интерфейс связи RS-485
Стандарт RS-485 поддерживает полудуплексную передачу данных. В следствие этого передача и приём данных ведётся всего по двум проводам. Управляющие сигналы (такие, как RTS – сигнал готовности к передаче данных) используются для контроля направления потока данных. Встроенная в ADAM-4520 цепь ввода-вывода автоматически распознаёт направление потока данных и переключает приёмник-передатчик. В сигналах готовности к передаче данных нет необходимости. Таким образом, можно построить связь по интерфейсу RS-485, проложив всего два провода. Использование интерфейса RS-485 обеспечивает достоверность для пользователя. Программное обеспечение, написанное под полудуплексный стандарт RS-232, не требует доработки.
Гальваническая развязка
ADAM-4520 содержит опторазвязку, с изоляцией 3000 В постоянного тока. Это необходимо для защиты основного компьютера от короткого замыкания «на землю» и высоковольтных импульсов по шине данных RS-485.
Защита от высоковольтных импульсов
ADAM-4520 имеет встроенную защиту от высоковольтных импульсов по линиям данных. Быстродействующие ограничители импульсных помех по каждой линии данных защищают модули от опасных уровней и бросков напряжения.
Промышленная адаптация
ADAM-4520 запитывается от любого нерегулируемого источника питания +10…+30В постоянного тока. Его корпус устанавливается на DIN-рейку, панель или в отсек для устройств расширения.
Технические характеристики ADAM-4520
-
Конвертер RS-232 в RS-485 или RS-422
-
Автоматический контроль направления передачи данных по интерфейсу RS-485
-
Гальваническая изоляция В (RS-485) 3000В постоянного тока
-
Защита от скачков напряжения на линии передачи данных по интерфейсу RS-485
-
Скорость передачи данных до 115.2 Кбит/сек
-
Длина отрезка линии связи до 1200 м (4000 футов)
-
Максимальное кол-во модулей в сети: 256 или 32 модуля
-
Разъемы: Винтовые клеммы (RS-485, RS-422), DB9 female (RS-232)
-
Свободное пространство для согласующих резисторов
-
Индикация состояний питания и передачи данных для нахождения и устранения неисправностей
-
Диапазон напряжения питания от 10 до 30В пост тока
-
Энергопотребление: 1.0 Вт
-
Установка на DIN-рейку, в панель или ярусно
-
Материал корпуса: пластик
-
Размеры: 72 х 25 х 142 мм
-
Рабочая температура: 0 ~ 75°С
