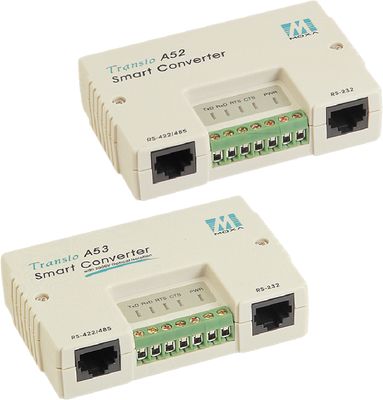

MOXA А52/A53 - это двунаправленные преобразователи последовательных интерфейсов, предназначенные для подключения контроллеров, вычислителей и систем сбора данных к компьютеру. Их удобно размещать на столе или монтировать на стену. Преобразователи RS232 в RS422/485 могут быть также использованы для обеспечения последовательных линий связи RS -232 на расстояние до 1200 м . Выбор интерфейса RS422 или RS485 осуществляется при помощи DIP-переключателя.
Преобразователи A52/A53 оснащены функцией автоматического определения скорости и формата данных. Это избавляет пользователя от необходимости устанавливать формат передачи данных перед началом работы, а также позволяет менять формат непосредственно в процессе работы «на ходу».
Последовательный интерфейс RS232 модели A 52/53 имеет разъем RJ45 (10-конт.) и в комплекте с преобразователем поставляется кабель-переходник с RJ45 на DB9 или DB25. Подключение устройств RS422/485 может производиться либо через разъем RJ45, либо через винтовые клеммы, расположенные в нижней части конвертера. Такой широкий выбор разъемов делает конвертер удобным для использования в большинстве задач преобразования данных.
Модель Moxa A53 имеет гальваническую изоляцию 2 КВ.
Технические характеристики MOXA А52/A53
Входной интерфейс
-
RS-232
-
Тип разъема DB9 "мама", RJ45 (10 конт.)
Выходной интерфейс
-
RS-422/485
-
Тип разъема RJ45 (10 конт.), клеммы под винт
-
Скорость передачи данных: 300 ~ 921 600 бит/сек
Передаваемые сигналы:
-
RS-232: Tx, Rx, RTS, CTS, GND, RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND,
-
RS-485 (2-проводный): Data+, Data-, GND
Защита от импульсных помех: 25 кВ
Гальваническая изоляция: 2кВ
Светодиодные индикаторы: Питание, Tx, Rx, RTS, CTS
Требования по электропитанию
-
Рабочее напряжение: 9 ~ 30 В (пост.), адаптер питания на 220 В в комплекте
-
Потребление тока: 285 мА (при 9 В)
Требования к окружающей среде
-
Рабочая температура: 0 ~ 55 град. C
-
Рабочая влажность: 5 ~ 95%
-
Температура хранения: -20 ~ +75 град. C
Конструктивные особенности
-
Габаритные размеры: 90x60x21 мм
-
Материал корпуса: пластик
-
Масса нетто: 85г
Монтаж
Комплект поставки
-
Устройство, блок питания, краткое руководство пользователя
