Коаксиальный кабель Sprint RG8 (Belden RG8) - радиочастотный кабель с волновым сопротивлением 50 0м типа RG-8. Низкое затухание сигнала на частотах до 4000 MHz. Используется в антенно-фидерных трактах устройств радиосвязи, при монтаже беспроводных сетей для соединения конечного оборудования GSM, CDMA, UMTS, Wi-Fi с внешними антеннами, построения сетей мобильной радиосвязи, системах охранной сигнализации, пожарной сигнализации и в других различных системах передачи данных и голоса.
Кабель предназначен для наружного и внутреннего применения и рассчитан на максимальную частоту до 8500 МГц.
Материалы и конструкция кабеля Sprint RG8 (Belden RG8)
-
Центральный проводник - многожильный медный (многожильный из анодированной меди), диаметр 2,74 мм, конструкция: 7х0,75 мм
-
Диэлектрик - вспененный полиэтилен, диаметр 7,26 мм
-
1-й экран - алюминиевая фольга на полимерной основе (полиэтилен)
-
2-й экран - оплетка из чистой меди (луженой меди), диаметр 8.13 мм, конструкция: 104х0,12 мм, заполнение >60%
-
Наружная оболочка - поливинилхлорид (PVC) черного цвета, диаметр 10.29 мм
Технические характеристики кабеля Sprint RG8 (Belden RG8)
-
Волновое сопротивление: 50 Ом
-
Погонная ёмкость: 80,65 пФ/м
-
Скорость распространения сигнала: 84%
-
Сопротивление постоянному току: 2,95 Ом/км
-
Максимальная рабочая частота: 8500 MГц
-
Коэффициент экранирования, дБ (30-1000 МГц): >95
-
Толщина стенок оболочки: 1.0 мм
-
Вес: 120 кг/км
Номинальное затухание (при 20°С), дБ/100м
-
5 МГц - 1,31
-
10 МГц - 1,64
-
50 МГц - 3,28
-
100 МГц - 4,59
-
200 МГц - 5,90
-
400 МГц - 8,25
-
700 МГц - 11,80
-
900 МГц - 13,44
-
1000 МГц - 14,43
-
1500 МГц - 17,70
-
1800 МГц - 19,67
-
2000 МГц - 20,98
-
2500 МГц - 23,93
-
3000 МГц - 26,23
-
4000 МГц - 31,15
Эксплуатационные характеристики
-
Рабочий диапазон температур: -30...+70°С
-
Температура инсталляции: -25...+60°С
-
Максимально допустимое натяжение при инсталляции 1500 Н
-
Минимальный радиус изгиба: 35 мм
-

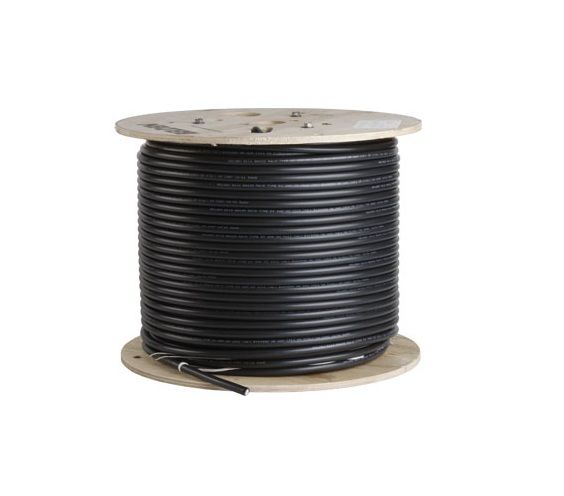

Упаковка (бухта): 305 м
