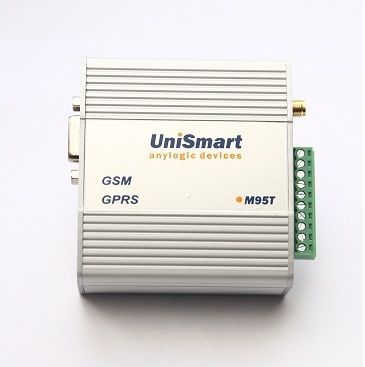

UniSmart M95T – беспроводный терминал для передачи данных по протоколу TCP/IP в сети GSM/GPRS с интерфейсами RS232/RS485. Модем обеспечивает автоматическое GPRS-соединение без необходимости ввода АТ-команд пользователем с резервным соединением по CSD.Терминал M95T может устанавливать соединение с удаленными устройствами в режимах СЕРВЕР и КЛИЕНТ, что обеспечивает прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенному к терминалу по промышленным интерфейсам RS232, RS485 и RS422(опционально).
Применение
Терминал Unismart M95T предназначен для работы в системах учета энергоресурсов и удаленного мониторинга, системах сбора данных и управления технологическими процессами, телеметрии и телематики.
Основные функциональные возможности
-
поддержка режимов работы СЕРВЕР и КЛИЕНТ (опционально)
-
работа в режиме обычного вызывного модема по АТ- командам встроенного модуля
-
прозрачный режим GPRS TCP/IP-to-COM
-
обеспечение автоматического GPRS-соединения без ввода АТ-команд
-
програмный интерфейс для быстрого ввода/изменения/отображения настроек модема по запросу локально или удаленно
-
наличие обоих независимых полнофункциональных интерфейсов RS232 и RS485, RS422(опционально)
-
гальваническая развязка на RS485/RS422 интерфейсе (клемный коннектор)
-
наличие интерфейса RS232 на отдельном разъеме DB 9-pin
-
режим Modbus RTU, ASCII
-
возможность работы в резервном режиме CSD
-
автоматическое отслеживание состояния работы встроенного GSM-модуля, сторожевые таймеры для защиты от "зависания"
-
восстановление GPRS соединения по заранее запрограммированному алгоритму автоматически или удаленно пользователем через текстовое меню
-
широкий диапазон рабочих температур от -30°С до +70°С
Технические характеристики основной версии GSM/GPRS терминала UniSmart M95T*
850/900/1800/1900 MHz
-
Выходная мощность передатчика GSM-модуля
на 850/900 MHz — 2 Вт
на 1800/1900 MHz — 1 Вт
GPRS класс 12, до 85,6 кбит/с (прием/передача)
CSD до 14.4 Кбит/с
USSD
SMS: Text и PDU режимы, MO и MT
PPP/TCP IP/UDP/FTP/HTTP/SMTP/SSL/MUX
Коммуникационные интерфейсы
-

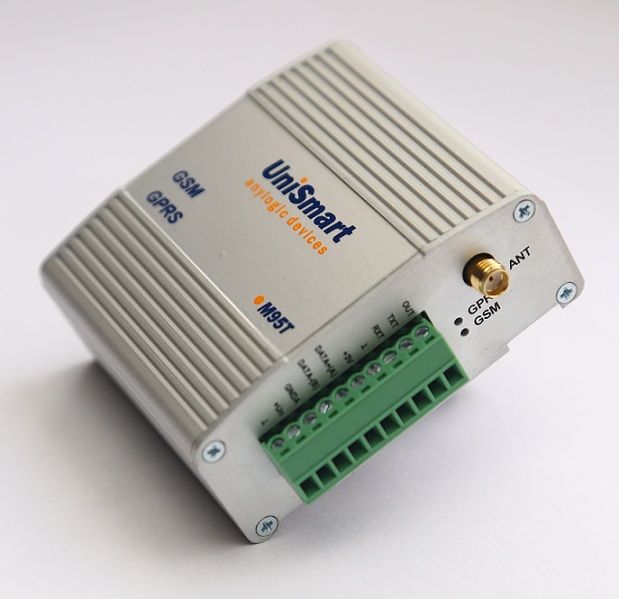

RS232/RS485 + 1 GPI + Выход 3,3В
тип - разрывной коннектор на 10 контактов
-

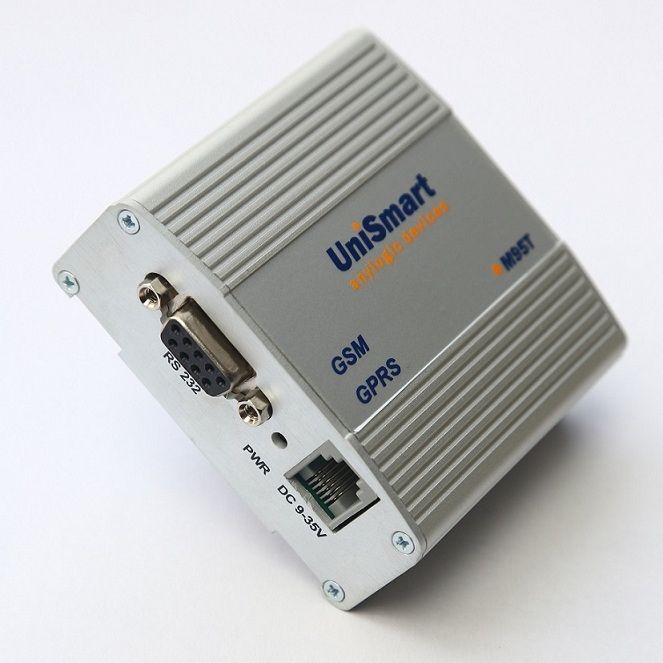

RS232 (на отдельном разъеме)
тип – DB 9 pin
Поддержка SIM-карт 3В/1,8В
-
Разъем для внешней антенны
SMA-Female
6P6C (или Micro-Fit4)
-
Индикаторы режимов работы
- электропитание Power
- подключение к сети GSM/GPRS
- передача данных GSM/GPRS
Электропотребление
от 9 до 35 В (постоянный ток)
-
Ток потребления в режиме GPRS, не более:
- при напряжении питания 12В
250 мА
- при напряжении питания 24В
125 мА
-
Ток потребления в режиме ожидания, не более:
- при напряжении питания 12В
60 мА
- при напряжении питания 24В
30 мА
Сопротивление программируемой подтяжки к напряжению - 10 кОм
Сопротивление программируемой подтяжки к «земле» - 47 кОм
Максимальное напряжение уровня «0» (низкого уровня) - 0,8 В
Минимальное напряжение уровня «1» (высокого уровня) - 2,0 В
Выход: 3,3 В
Максимальный ток выхода - 30 мА
Физические характеристики
алюминиевый сплав
-
Габаритные размеры корпуса (без учета интерфейсов)
не более 68x66x30 мм (ДxШxВ)
-
Габаритные размеры корпуса (c учетом интерфейсов)
не более 78x76x30 мм (ДxШxВ)
110 гр
-
Диапазон рабочих температур
от -30°С до +70°С
-
Диапазон температур хранения
от -40°С до +85°С
обеспечение работоспособности при относительной влажности не более 80% при температуре 25°С
*Терминал Unismart M95T может быть модернизирован под задачи потребителя
